工法のQ&A

Q.31 かごマット護岸の「根固工部（タレ部）の長さ」（B）は，どのような方法で設計するのですか。

改定新版建設省河川砂防技術基凖（案）設計編［1］（P36）を参照して下さい。

【解説】

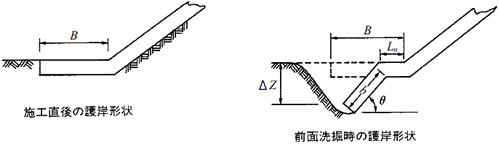

かごマット護岸の施工直後の根固工部（B）の形状は上図のようにやや水平です。しかし，根固工部の設計は，護岸前面が流水によって洗掘され，根固工の先端部が大きく垂れ下がった状態（右図）を予想して設計されます。改訂新版建設省河川砂防技術基準（案）設計編［Ⅰ］（P36）では，根固工の長さ（B）を求める式を次のように示しています。参考にして下さい。

B ＝ Ln ＋Δ Z/sin θ
ここで，
B：根固工の長さ（m）
Ln：根固工の残存平坦長（m）
（ブロック1 列または2m 程度以上）
θ：変形傾斜角（°）（30°～90°）
Δ Z：予想洗掘深（m）

さらに，
「美しい山河を守る災害復旧基本方針」（建設省・防災海岸課監修）（平14．6）においても「根固工は，護岸基礎前面の河床が低下しない敷設幅を有する構造とする」と示しており，「Ln」の必要性を定めています。（P 2 ─ 42）すなわち，Ln は垂れ部b が傾斜して滑ろうとする力をLn 部の摩擦力で抵抗させるという考え方です。このような設計ができるのも，かご構造が「マット状に連結された構造」だからです。
